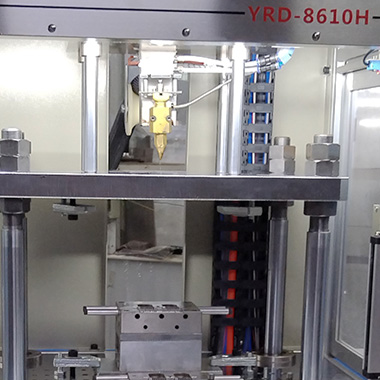

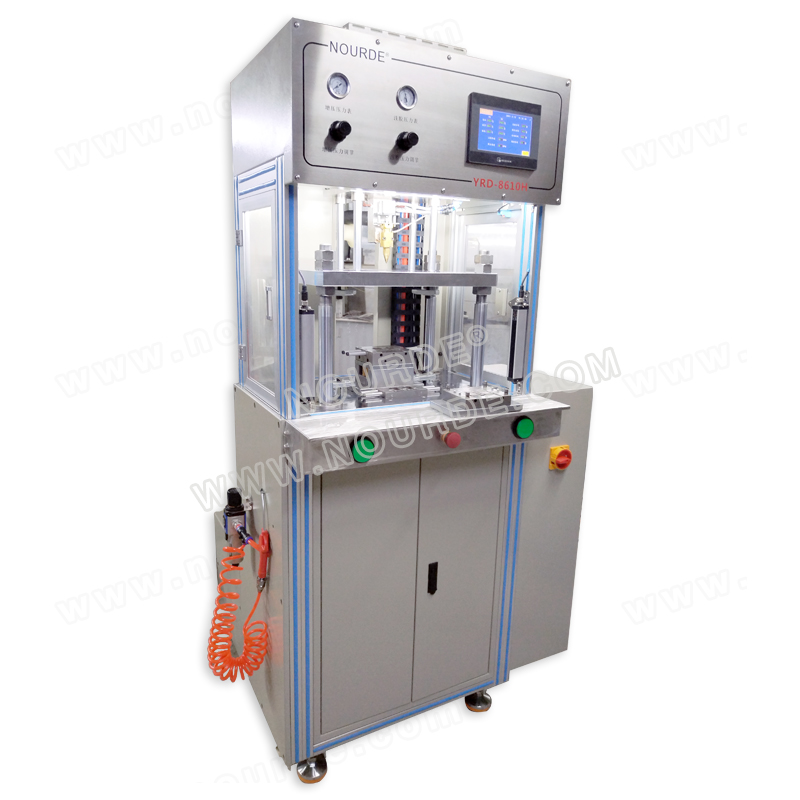

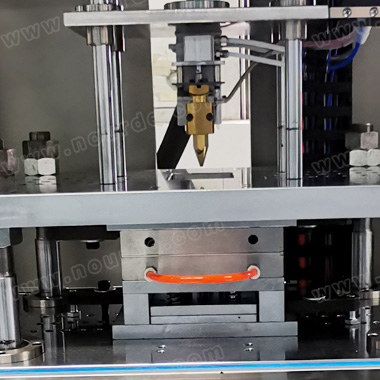

YRD-8610H
顶式低压注胶机系列，对左右平行连续式线材出线模具设计更合理可靠，适用于各式低压热熔胶成型树脂对产品注胶包封。制程压力低（0-6MPa），不会损伤零部件，无化学反应，成型快速，冷却即成型，成型后产品具有绝缘与防水等性能。
广泛应用于：各类汽车电子与汽车线束、同轴线缆、防水接插件、LED 模块与串灯、PCBA 模块、传感器、线圈、软性电路板、聚合物电池、智能家居、可穿戴电子等精密敏感电子元器件的封装与保护。

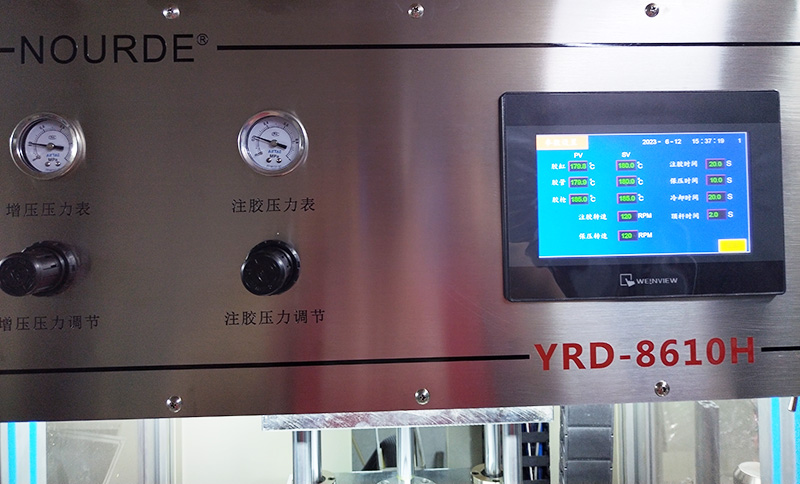

人机界面
应用范围
顶式低压注胶机系列，对左右平行连续式线材出线模具设计更合理可靠，适用于各式低压热熔胶成型树脂对产品注胶包封。
制程压力低（0-6MPa），不会损伤零部件，无化学反应，成型快速，冷却即成型，成型后产品具有绝缘与防水等性能。
广泛应用于：各类汽车电子与汽车线束、同轴线缆、防水接插件、LED 模块与串灯、PCBA 模块、传感器、线圈、软性电路板、聚合物电池、智能家居、可穿戴电子等精密敏感电子元器件的封装与保护。
设备特点
- 合模採用气液增压缸，适合注胶面积较大、注胶量大产品的大批量生产
- 注胶压力大小可通过面板压力调节阀进行调节
- 操作台和熔胶系统一体化设计，占地空间小
- 注胶系统各部件採用模组化设计，维修及保养方便快速
- 自诊功能和各种故障报警
- 三段控温，胶缸和胶枪均独立控制
- 定时加热、超温报警和自动停止加热功能
- 工作保护採用双手操作按钮、光栅
- 标准化、系列化模架设计，更换模具方便
- 机台依人工学设计，方便生产作业。
- 枪体总成防烫伤保护
- 工作台配备产品顶出装置，方便取出产品
 |
 |
| 一体化熔胶系统，减少占地面积 | 气液增压缸，最大合模力10T，可选配15T |
产品规格
|
设备尺寸/重量
|
900mm × 1050mm × 1950mm / 440kg
|
|
工作台面离地高度
|
1030 mm
|
|
总占用地面尺
|
900 mm × 1170mm
|
|
包装尺寸/重量
|
1120 mm × 1070 mm × 2100 mm / 500 kg
|
|
熔胶系统与数量
|
5L × 1
|
|
自动加料系统
|
N / A
|
|
注胶枪型号与角度
|
36° 或 60°
|
|
注胶管编号与数量
|
1.6m × 1
|
|
输入电压
|
200-240VAC/1Phase/ 50 Hz
|
|
温控分区
|
3 段
|
|
温度范围
|
室温至250℃
|
|
最大功率
|
4.5Kw
|
|
最低工作气压
|
0.5MPa
|
|
用气量
|
0.1 m3/min
|
|
合模方式
|
气液增压缸
|
|
合模压力
|
最大10.0T（选配 15T）
|
|
合模行程
|
最大150mm
|
|
脱模方式
|
气缸
|
|
控制系统
|
7 ”人机介面，PLC控制
|
|
安全保护
|
双手操作按钮、光栅
|
|
标准模具尺寸
|
230 mm × 120 mm × 150 mm / 25 kg
|
|
模具最大尺寸
|
300 mm × 200 mm × 150 mm
|
|
可注塑产品最大设计尺寸
|
100 mm × 90 mm × 18 mm
|
- 提供 5L 、10L、15L、20L 胶缸，亦可依需求订制。
- 提供 气缸阀、机械阀，根据不同产品需求，灵活选择配置。
- 提供单相 200-240VAC 或三相 380VAC50/60 Hz 输入电压，亦可依需求订制。
- 一般低压材料使用温度最高为 230℃，如有需求到 250℃时，请与 NOURDE® 联络。

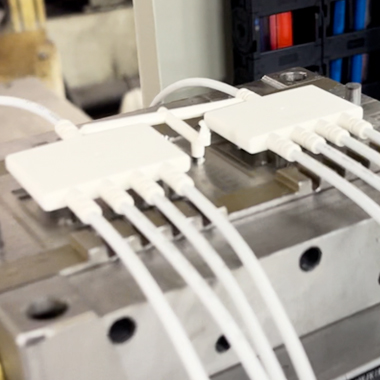

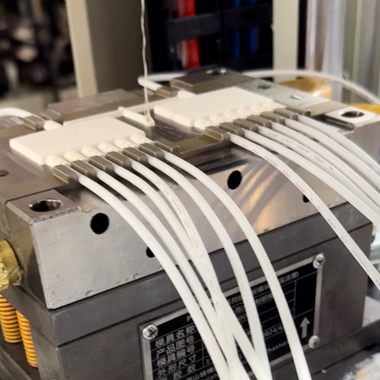

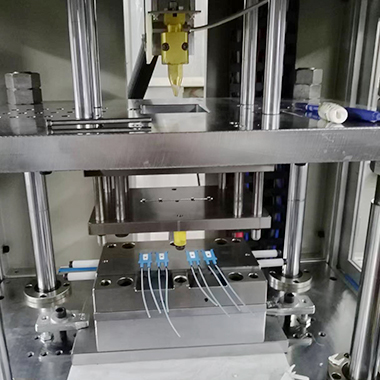

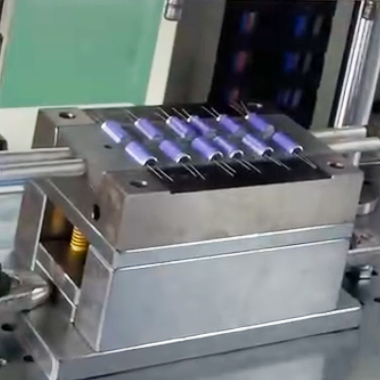

产品及应用
* 此为参考数值范围。必须依据实际产品结构进行评估。
* 设备因升级规格参数如有变动恕不另行通知，最终解释权归 NOURDE 所有。
