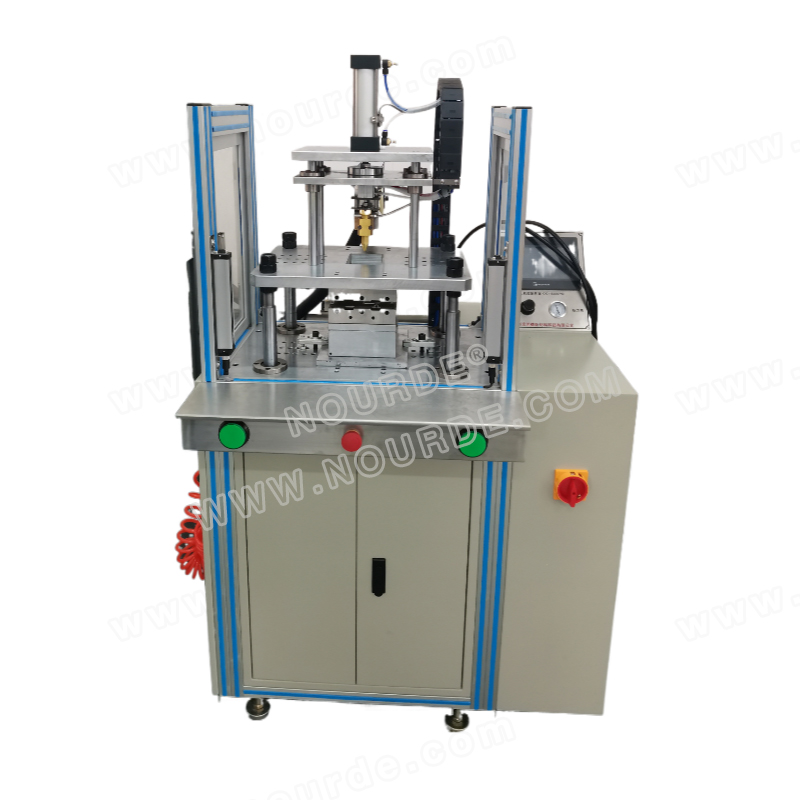

YRD-2200PD
顶式低压注胶机系列，对左右平行连续式线材出线模具设计更合理可靠，适用于各式低压热熔胶成型树脂对产品注胶包封。
制程压力低（0-6MPa），不会损伤零部件，无化学反应，成型快速，冷却即成型，成型后产品具有绝缘与防水等性能。
广泛应用于：各类汽车电子与汽车线束、同轴线缆、防水接插件、LED 模块与串灯、PCBA 模块、传感器、线圈、软性电路板、聚合物电池、智能家居、可穿戴电子等精密敏感电子元器件的封装与保护。
人机界面
应用范围
顶式低压注胶机系列，对左右平行连续式线材出线模具设计更合理可靠，适用于各式低压热熔胶成型树脂对产品注胶包封。
制程压力低（0-6MPa），不会损伤零部件，无化学反应，成型快速，冷却即成型，成型后产品具有绝缘与防水等性能。
广泛应用于：各类汽车电子与汽车线束、同轴线缆、防水接插件、LED 模块与串灯、PCBA 模块、传感器、线圈、软性电路板、聚合物电池、智能家居、可穿戴电子等精密敏感电子元器件的封装与保护。
设备特点
- 工作台和熔胶系统为一体式
- 注胶系统各部件採用模组化设计
- 自诊功能和各种故障报警
- 注胶压力大小可由压力调节阀调整
- 可选配多段注胶压力控制器，注胶压力控制更精确
- 三段控温，胶缸、胶管和胶枪均可独立控制
- 定时加热、超温报警和自动停止加热等保护功能
- 工作保护採用双手操作按钮、光栅
- 可选配自动加料系统、胶料乾燥机，提升工作效率
 |
 |

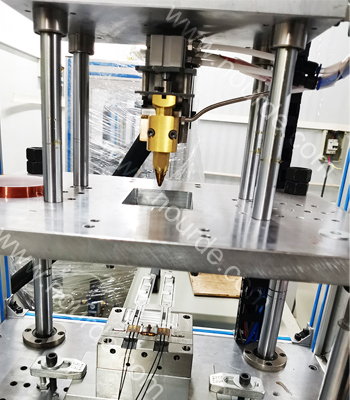

| 单工位顶式注胶设计 | 不锈钢面板 |
产品规格
|
设备尺寸/重量
|
1000 mm × 900 mm × 1620 mm / 350 kg
|
|
工作台面离地高度
|
840mm
|
|
总占用地面尺
|
1000 mm × 905 mm
|
|
包装尺寸/重量
|
1010 mm × 990 mm × 1760 mm / 400 kg
|
|
熔胶系统与数量
|
× 1
|
|
自动加料系统
|
/
|
|
注胶枪型号与角度
|
36° 或 60°
|
|
注胶管编号与数量
|
1.6m × 1
|
|
输入电压
|
200-240VAC/1Phase/ 50 Hz
|
|
温控分区
|
3 段
|
|
温度范围
|
室温至250℃
|
|
最大功率
|
4.5Kw
|
|
最低工作气压
|
0.5MPa
|
|
用气量
|
0.1 m3/min
|
|
合模方式
|
气缸
|
|
合模压力
|
最大 0.8 - 1.6 T
|
|
合模行程
|
150mm
|
|
脱模方式
|
气缸
|
|
脱模力
|
980 N
|
|
脱模行程
|
10 mm
|
|
控制系统
|
7 ”人机介面，PLC控制
|
|
安全保护
|
双手操作按钮、光栅
|
|
标准模具尺寸
|
230 mm × 120 mm × 150 mm / 25 kg
|
|
模具最大尺寸
|
300 mm × 200 mm × 150 mm
|
|
可注塑产品最大设计尺寸
|
100 mm × 90 mm × 18 mm
|
- 提供 5L 、10L、15L、20L 胶缸，亦可依需求订制。
- 提供 气缸阀、机械阀，根据不同产品需求，灵活选择配置。
- 提供单相 200-240VAC 或三相 380VAC50/60 Hz 输入电压，亦可依需求订制。
- 一般低压材料使用温度最高为 230℃，如有需求到 250℃时，请与 NOURDE® 联络。

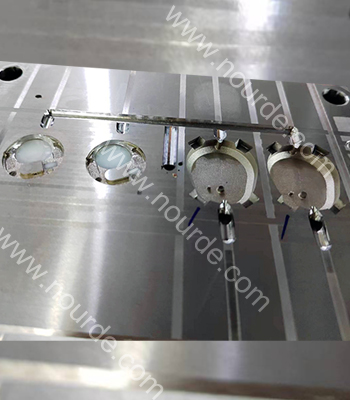

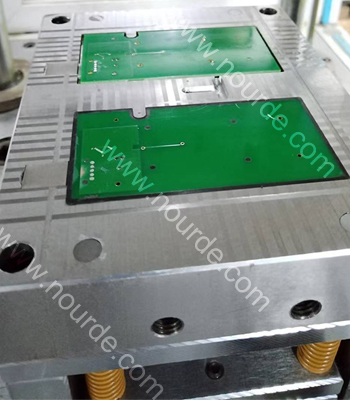

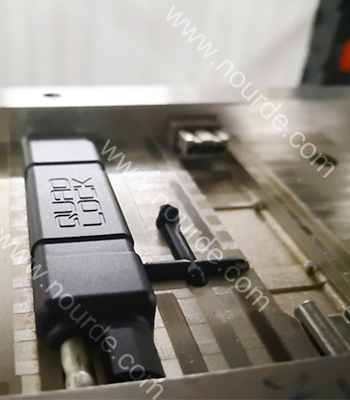

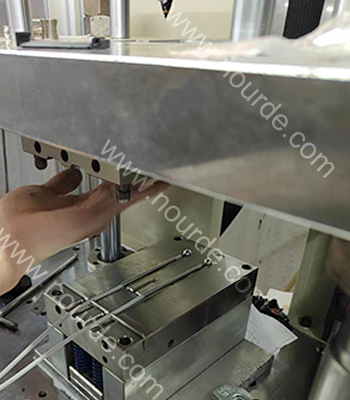

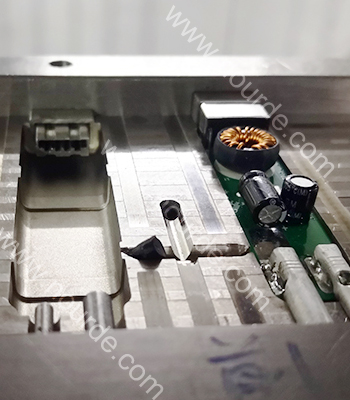

产品及应用
* 此为参考数值范围。必须依据实际产品结构进行评估。
* 设备因升级规格参数如有变动恕不另行通知，最终解释权归 NOURDE 所有。
